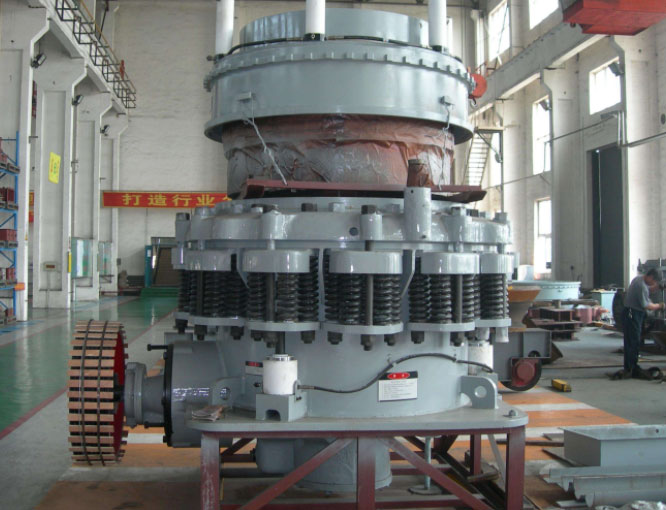

圆锥式破碎机
PY弹簧圆锥破碎机主要用于中碎和细碎中等以上硬度的物料，例如玄武岩、花岗岩、河卵石、铁矿石等，广泛应用于冶金、建材、矿山等行业
进料粒度：65-300mm 生产能力：12-1000t/h
适用物料：方解石、石灰石、花岗岩、河卵石、白云石、青石、玻璃、玄武岩、建筑垃圾、铁矿石等
弹簧圆锥破碎机适用于破碎中等以上硬度的各种矿石和岩石，具有结构可靠、生产效率高、调整方便、使用经济等特点，其弹簧保险系统起过载保护作用，可使异物铁块通过破碎腔而不危害破碎机。采用甘油密封形式，使粉尘与润滑油隔离，保证可靠工作。可根据客户需求选择标准型、中型和短头型进行粗碎、中碎和细碎作业。
圆锥破碎机工作原理
簧圆锥破碎机工作时，电动机通过弹性联轴器、传动轴和一对锥齿轮带动偏心套运转，迫使偏心套内的主轴带动破碎壁做旋摆运动，使破碎壁时而靠近轧臼壁，时而远离轧臼壁，物料在破碎腔内不断地受到挤压、弯曲和冲击而被破碎。破碎后的物料在自重作用下从底部排料口排出
1、破碎比大
高性能破碎腔型与高破碎频率的结合，使得圆锥式破碎机处理能力大大提高。
2、层压破碎，粒型好
采用粒间层压破碎原理，故破碎产品多为立方结构，更大程度上减少了针片状物料。
3、结构简单，便于维护
圆锥式破碎机结构简单，便于操作，维护，排料口调整方便快捷，检修时省时省力，特别是衬板易于快速更换，减少了停机时间。
4、液压过载保护，不损坏设备
在不可破异物通过破碎腔或因某种原因机器超载时，圆锥破碎机弹簧保险系统不易损害设备，圆锥破碎机排矿石增大。异物从圆锥破碎机破碎腔排出，如异物卡在排矿口使用清腔系统，使排矿继续增大，使异物排出圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下，排矿口自动复位，圆锥破碎机恢复正常工作。
5、类型不同，选择多样
圆锥破碎机系列破碎机分粗碎圆锥破碎机、中碎圆锥破碎机和细碎圆锥破碎机三种，可根据用户不同需求选购。
6. 迷宫结合，润滑脂密封，防尘效果好。
7. 润滑油循环冷却系统按照广大国内客户的实际情况和特点进行设计。温度控制系统和压力控制系统方便客户掌握与操作。
8. 锥齿轮传动，强力平稳。
9. 特殊配方和特殊工艺生产的铜套经久耐用。
10. 体积小、重量轻，结构合理。

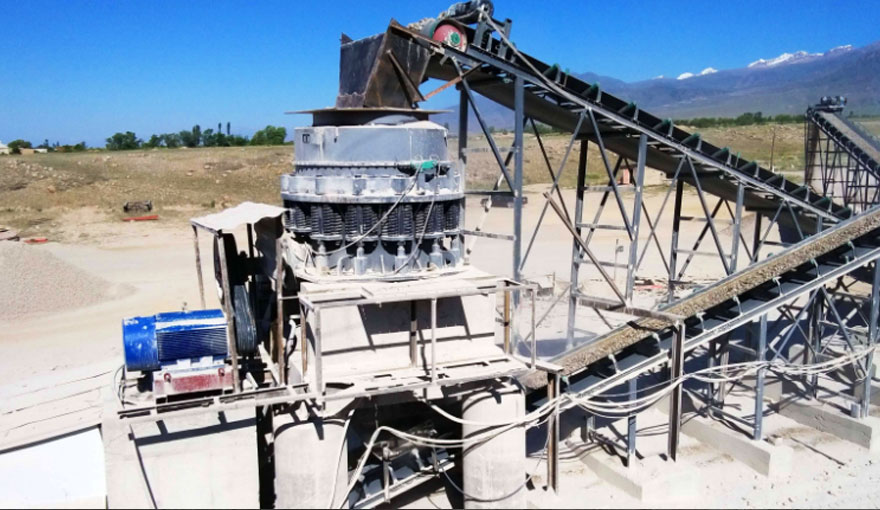

圆锥破碎机生产线案例
1、高效复合圆锥破碎机腔形是由破碎壁（动锥）和轧臼壁（定锥）所形成的工作空间。腔形设计的好坏，对破碎机的经济技术指标(生产率、能耗、破碎产品粒度和粒形及破碎壁和轧臼壁磨损等)有重大影响。对此采用独特设计使得最终产品料度较均匀，呈立方体形状，动锥工作表面的磨损较均匀。
2、高效复合圆锥破碎机工作参数对破碎腔内散体物料运动特性有直接影响，主要表现为破碎机主轴旋摆速度对散体物料运动状态的影响，进而对破碎机工作性能(生产率和破碎产品粒度分布等)产生重要影响。
3、高效复合圆锥破碎机的破碎腔摆动行程对破碎机工作性能有重要影响，当增加摆动行程，破碎腔各破碎层实际进给压缩比增大，破碎产品质量改善，标定排料粒度提高，当减小摆动行程，破碎腔各破碎层实际进给压缩比减小，破碎产品质量恶化，标定排料粒度减小。从提高破碎产品质量方面考虑，破碎腔各破碎层摆动行程亦取大值。
为了使圆锥破碎机安全正常生产，还必须注意保险弹簧在圆锥破碎机运转中的情况。如果弹簧具有正常的紧度，但支承环经常跳起，此时不能随便采取拧紧弹簧的办法，而必须找出支承环跳起的原因，除了进入非破碎物体以外，可能是由于圆锥破碎机给矿不均匀或者过多，圆锥破碎机排矿口尺寸过小，潮湿矿石堵塞圆锥破碎机排矿口等原因造成的。
为了保持圆锥破碎机排矿口宽度，应根据圆锥破碎机衬板磨损情况，每两三天顺时针回转调整环使其稍稍下降，可以缩小由于磨损而增大了的圆锥破碎机排矿口间隙。如果圆锥破碎机调整环顺时针转动2-2.5圈后，圆锥破碎机排矿口尺寸仍不能满足时，就得更换圆锥破碎机衬板了。
圆锥破碎机停机时，应当先停给矿机，待圆锥破碎机破碎腔内的矿石全部排出后，再停圆锥破碎机的电机，最后停油泵。
圆锥破碎机参数：
| 型号 | 腔型 | 入料尺寸(mm) | 排料口调节范围 (mm) | 处理能力(t/h) | 功率 (kw) |
| DG100 | 粗型 | 200 | 20～50 | 80～190 | 75～90 |
| 中型 | 150 | 16～40 | 60～125 | ||
| 细型 | 50 | 10～30 | 40～100 | ||
| DG200 | 粗型 | 250 | 20～70 | 160～280 | 132～160 |
| 中型 | 220 | 16～50 | 120～230 | ||
| 细型 | 70 | 10～30 | 100～210 | ||
| DG300 | 粗型 | 300 | 30～80 | 260～650 | 220～250 |
| 中型 | 240 | 20～60 | 200～400 | ||
| 细型 | 100 | 16～30 | 150～300 | ||
| DG400 | 粗型 | 400 | 35～100 | 350～750 | 250～315 |
| 中型 | 300 | 25～70 | 260～500 | ||
| 细型 | 145 | 18～40 | 180～370 | ||
| DG500 | 粗型 | 500 | 40～120 | 480～1050 | 280～355 |
| 中型 | 350 | 30～80 | 335～900 | ||
| 细型 | 200 | 20～50 |
220～680 |
