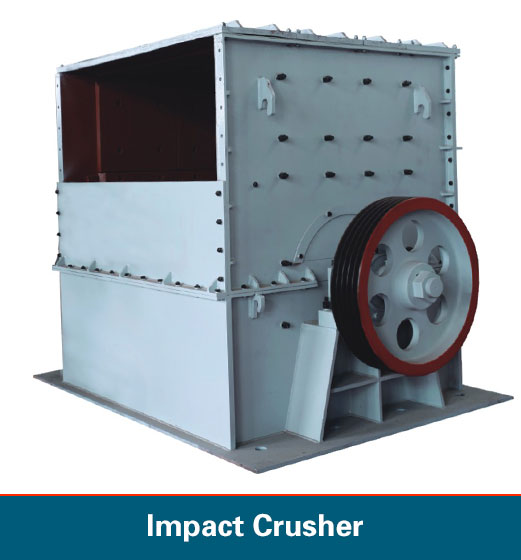

箱式破碎机
方箱破碎机也叫箱式碎石机、方箱式破碎机、方箱破,是吸收国内外先进技术,综合普通重锤式破碎机、反击式破碎机、重锤式破碎机及各种用锤头(板锤)对石料进行打击破碎的机械原理上,经过优化设计后,制造生产出了最新一代破碎机械产品,改变了以篦条控制出料颗粒大 小的方法,减少了锤头在破碎腔内的磨损,使锤头的寿命提高4—6倍,每付锤头可破碎石料3—4万吨,实现了破碎技术的重大突破,真正达到了事半功倍的效果。
应用范围:选矿厂、砂石料场、混凝土制砂、机制砂、粉煤厂、石英砂等。
适应物料:各种矿石、石灰岩、石英岩、河卵石、花岗岩、玄武岩、煤矸石、建筑垃圾等。
进料粒度:400-1200mm
处理能力:30-600t/h
方箱破碎机也叫箱式碎石机、方箱式破碎机、方箱破,是吸收国内外先进技术,综合普通重锤式破碎机、反击式破碎机、重锤式破碎机及各种用锤头(板锤)对石料进行打击破碎的机械原理上,经过优化设计后,制造生产出了最新一代破碎机械产品,改变了以篦条控制出料颗粒大 小的方法,减少了锤头在破碎腔内的磨损,使锤头的寿命提高4—6倍,每付锤头可破碎石料3—4万吨,实现了破碎技术的重大突破,真正达到了事半功倍的效果。
重锤破单机工作原理为:大块石料从重锤破的超大进料口进入破碎腔后,在受到锤头撞击的同时又受到物料筛分托架的阻挡,既减少了物料和锤头的接触面积,又避免了转子的突然梗死。撞击后大块物料被击起在破碎腔内形成自打。石子由直筛溢出或下落进入细胞再次被锤头撞击形成了石子,最后从弧型板卸出,本机充分利用粗破,细破”合二为一”的破碎原理,以及料与料自行撞击的机理,在粗料破碎过程中充分利用撞击式破碎原理,并提高了物料运转速度,使物料间产生自撞,提高了破碎效果,所破碎的成品料粒形好,多呈立方形,针片状含量少,故料粒机械强度高,适用于高等级公路,高层建筑等所有行业的石料破碎。

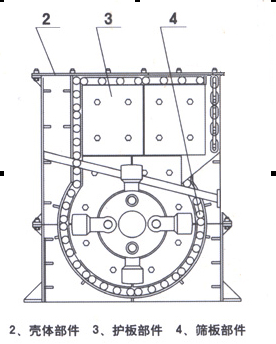

箱式破碎机内部结构:
箱式破碎机主要由:箱体、蓖条、转子、锤头(板锤)、破碎板、衬板等组成,机架部分为三分体结构,只须打开破碎机后部机壳,即可进行更换板锤、破碎板、衬板等检修维护作业。箱式破碎机零部件的互换性强,易损件品种少,便于备件的采购和管理。液压开启装置用于机壳的启闭,可以有效地降低维护劳动强度,提高维护工作效率,缩短维护工作时间。箱式破碎机的监测系统可以对破碎机的运行状况进行随时监测,监测信号可以与主控制系统联锁,保证机器的安全、可靠运行。箱式破碎机的驱动系统采用电动机+机械联轴器+V型皮带+破碎机的方式,能有效改善电机启动性能,使电机能平稳启动运行。皮带传动方式可起到双重的过载保护的功能,驱动系统所要求的电机功率低,大大降低运行成本。此驱动方案是经济实用、性能优良、安全可靠的驱动方案。

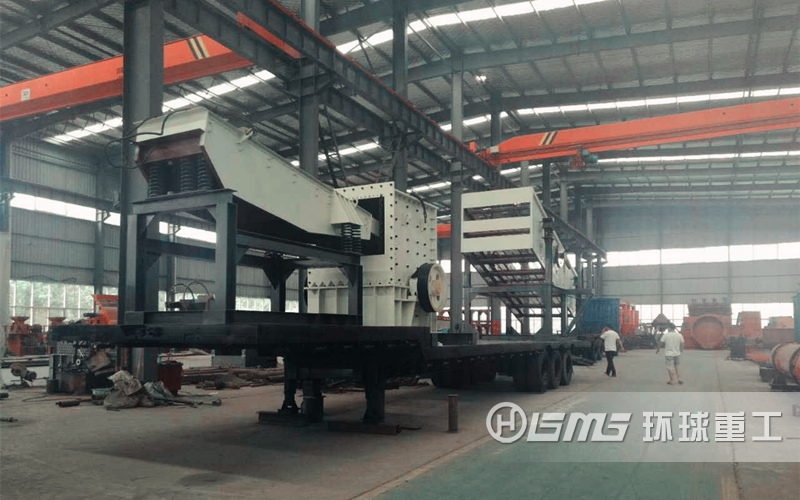

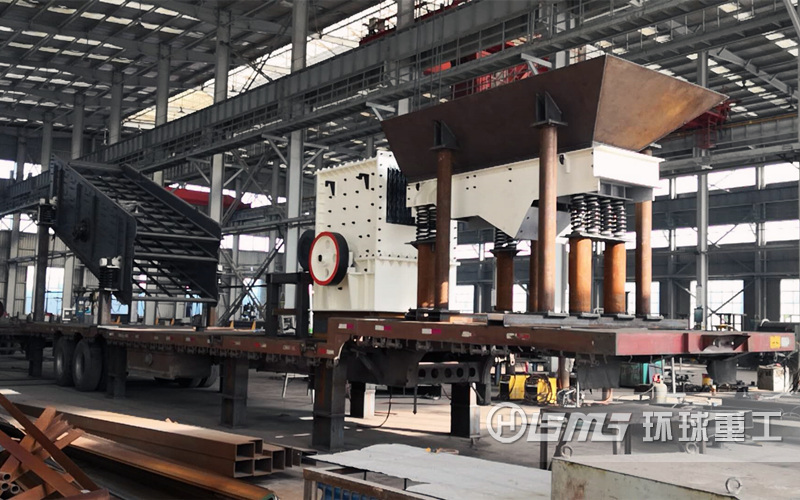

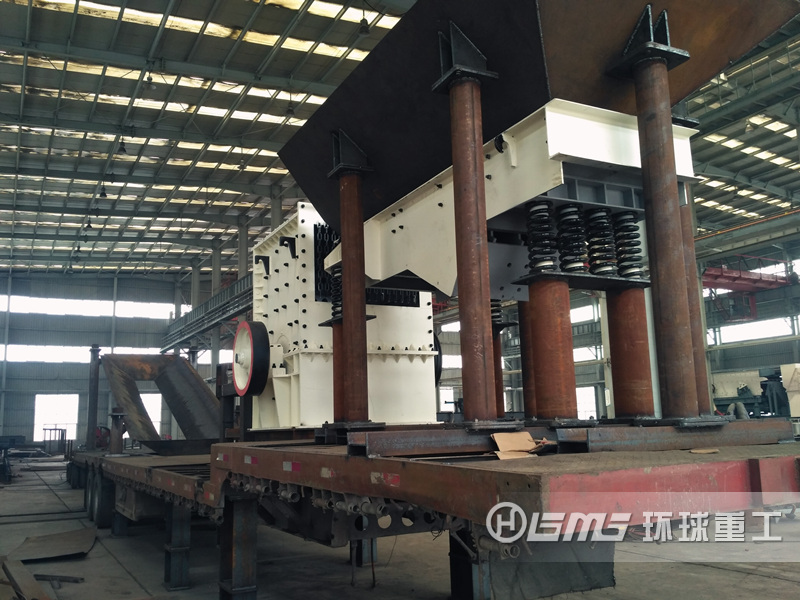

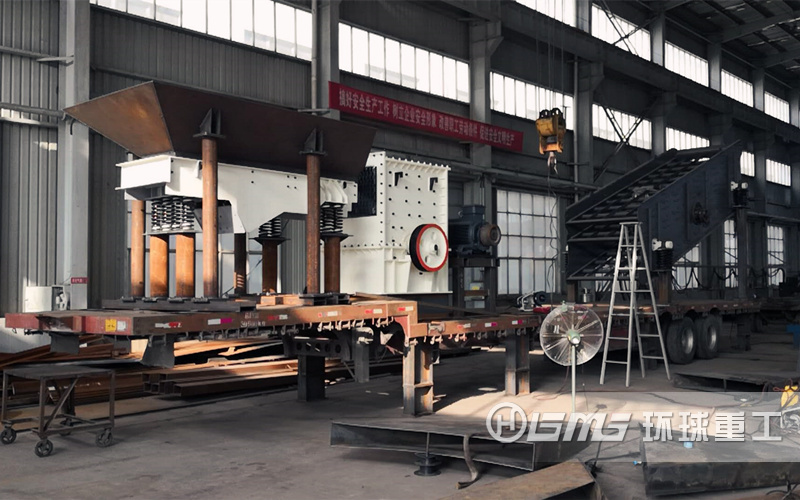

方箱重锤移动式破碎站性能特点
箱式破碎机是开发新型中、细碎石设备,是世界上广泛用于替代锥碎机、对辊机、球磨机的机型。结构新颖、独特、运转平稳。具有整形功能,且产品成立方状、堆积密度大,生产过程中,石料能形成保护底层,机身无磨损,经久耐用。少量易磨损件用特硬耐磨材质制成,体积小、重量轻,便于更换配件。 箱式破碎机的转子盘在电机的驱动下,带动锤头做高速圆周运动,当物料进入破碎腔后,大块物料堆放在机内特设的中部担条上,经破碎后粒度大于要求的物料随新物料沿锤头切线方向打向反击板再次破碎,石打石从而使粗、中碎一步到位,最后符合要求的物料经篦板均整合格后卸出。
方箱重锤破碎机的特色
1、性价比高:该机为环球重工为用户设计,轮胎式车架可定制也可使用二手车架回收利用,重锤式破碎机更是众多破碎机中性价比之王,还可灵活配置滚筒筛替代圆振筛,性价比超高。
2、适用范围广:重锤式移动式破碎站使用广泛,经常用于石灰石制砂和建筑垃圾破碎生产线中,破碎比大,产量高,砂石料一次成型,石子粒型标准,多边形达95%以上,无效石粉量低,减少粉尘污染。
3、易操作维护:整套设备集成在车架之上,结构紧凑,操作简单,维修方便,自动控制给料破碎和筛分,对工人操作技术要求低。
4、节能环保:能耗相比其他移动破碎站节能省电20%以上,原料现场破碎减少粉尘污染,符合相关环保要求。
5.箱式破碎机机箱可翻转,检修更方便。
6.箱式破碎机方柄螺栓,抗冲击、抗磨损。
7.箱式破碎机产量高、性能稳定。
8.箱式破碎机粗、中碎一步到位,工艺流程简化。
9.箱式破碎机采用高耐磨材料锤头、篦板及反击板,使用寿命更长。
10.箱式破碎机配套功率小、能耗低、维修简便、易损件少。

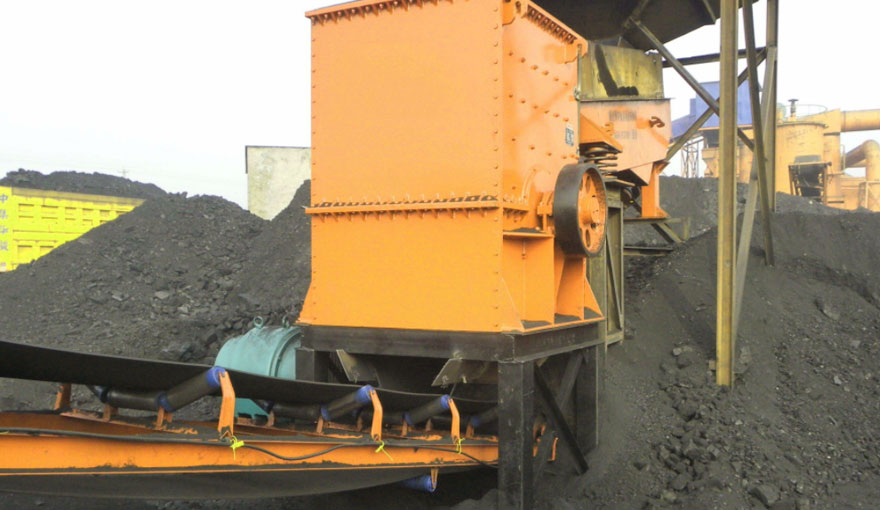

箱式破碎机现场案例
箱式破碎机发展趋势:
箱式破碎机在高速离心思的效用下,石料在相互打压后,又会在转盘和机壳之间形成涡电流运动而导致多次的相互打压、磨擦、粉碎、直到粉碎成所要求的粒度。它是体现一个企业生产研发箱式破碎机体系的实力复合破碎机。
箱式破碎机皮带传动形式可起到两重的转载的功能,箱式破碎机的驱动运行大大减低运行成本。箱式破碎机在石炭、铜矿、锌矿等矿山的机械化程度已大大提高,使矿山机械设施的市场容积不断加强。
箱式破碎机是我公司吸收国内外先进技术,综合颚式破碎机、锤式破碎机、反击破、蜗牛破等的优点集中于一体的破石机械,大石直接进破、自动喂料,全自动流水作业,省人省力、高效节能、日产千吨以上,是当前国内最先进、最适用的石料设备,深受用户的好评。
