当前位置: 首页 >  产品中心 >  转斗洗砂机

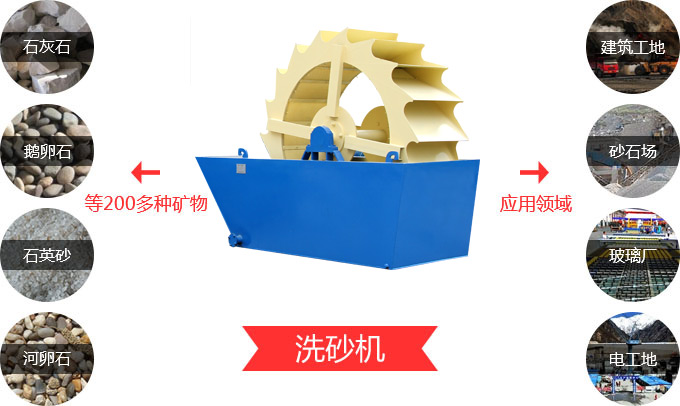

转斗洗砂机

洗砂机是配合制砂机使用的一种水洗式制砂的必备设备,洗砂机可以将制砂机制出的混合砂子洗去石粉和杂质,从而提高砂子的质量。 也可清洗分离砂石中的泥土和杂物,其新颖的密封结构、可调溢流堰板、可靠的传动装置确保清洗脱水的效果, 主要用于建筑工地、砂石厂、水电站混凝土大坝工地。



【轮斗直径】:2200-3500(mm)

【生产能力】:15-200(t/h)
注:此生产能力只是均值,具体生产能力产值以客户现场配置生产能力为准!
【应用范围】:砂石料场、混凝土制砂、干粉砂浆、机制砂、电厂脱硫、石英砂等
物  料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石、辉绿岩等
【产品介绍】:洗砂机又叫洗石机,主要用于砂类产品的去除杂质(如粉尘)的机器,因较多使用水洗的方法,故成为洗砂机。





洗砂机是配合制砂机使用的一种水洗式制砂的必备设备,洗砂机可以将制砂机制出的混合砂子洗去石粉和杂质,从而提高砂子的质量。 也可清洗分离砂石中的泥土和杂物,其新颖的密封结构、可调溢流堰板、可靠的传动装置确保清洗脱水的效果, 主要用于建筑工地、砂石厂、水电站混凝土大坝工地。

转斗洗砂机是人工砂(包括天然沙)的洗选设备。洗砂机广泛用于砂石场、矿山、建材、交通、化工、水利水电、混凝土搅拌站等行业中对物料的洗选。洗砂机可分为两种类型:XS型和XL型。它能除去覆盖砂石表面的杂质,同时破坏包覆砂粒的水汽层,以利于脱水,起到高效洗砂清洗作用。 洗砂机工作原理:洗砂机工作时,电机通过三角带、减速机、齿轮减速后带动叶轮缓慢转动,砂石由给料槽进入洗槽中,然后在叶轮的带动下翻滚,并互相研磨,除去覆盖砂石表面上的杂质,同时破坏包覆砂粒的水汽层,以利于脱水;然后同时加水,形成强大的水流,及时将杂质及比重小的异物带走,并从溢出口洗槽排出,完成清洗作用。干净的砂石由叶片带走,最后砂石从旋转的叶轮倒入出料槽,完成整个砂石的清洗作用.。



洗砂机生产线主要生产设备配置有:  


人工砂洗砂生产线有鄂式破碎机、制砂机、洗砂机、皮带输送机组成,其工艺是石料由振动给料机均匀地送到颚式破碎机进行粗破,粗破后的物料由胶带输送机送入到制砂机进行进一步破碎,细碎后的物料被输送到振动筛进行筛分,达到成品粒度要求的物料被送入洗砂机清洗,清洗后由成品输送带输出即为成品;未达到成品粒度要求的物料从振动筛返回制砂机重新加工,形成闭路多次循环。成品粒度可按用户的需求进行组合和分级。如果选用干法生产工艺,可配备粗细粉分离机和除尘设备。 天然沙的配置比较简单,有洗砂机和皮带输送机两种主要设备组成即可进行生产。

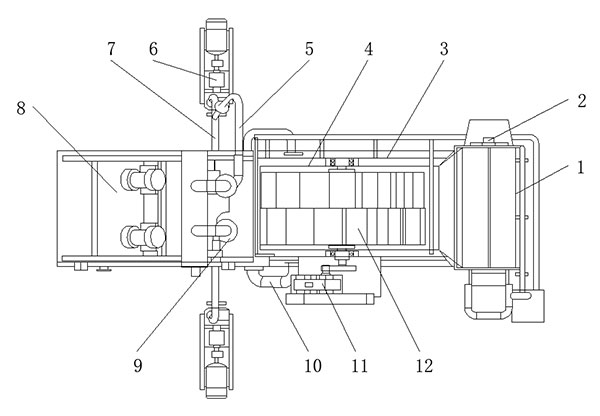

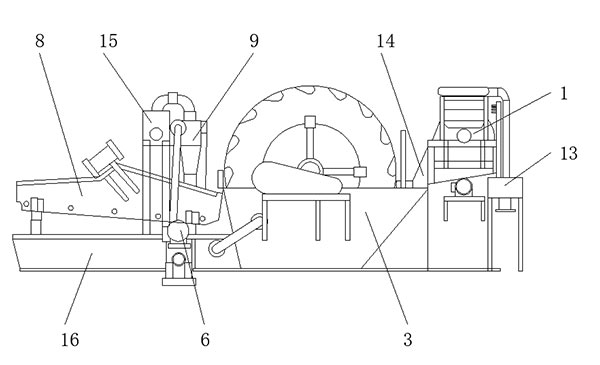

筛沙水洗一体机由滚筒洗砂机、洗砂轮、储水槽、抽水槽、反水装置、分离回收装置、脱水装置、减速机、水泵、电机等部分构成。


1、滚筒筛洗机本体,2、滚筒筛洗机清洗箱,3、轮式洗砂机本体,4、轮式洗砂机清洗箱,5、水管,6、渣浆泵,7、进水管,8、振动筛,9、旋流器,10、连通管,11、驱动电机,12、轮斗,13、蓄水箱,14、溜槽,15、回收水箱,16、落水箱。


洗砂机工作原理

在使用该滚筒筛洗一体机时,Shou先将物料放置在滚筒筛洗机本体1内部,滚筒筛洗机本体1的电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动,当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料经滚筒后端底部的出料口排出。

不合格的物料经滚筒尾部的排料口排出,滚筒筛洗机本体1内部的物料通过溜槽14排除,而物料进而到轮式洗砂机本体3内部,轮式洗砂机本体3工作时,电机通过三角带、减速机、齿轮减速后带动叶轮缓慢转动,砂石有给料槽进入洗槽中,在叶轮的带动下翻滚,并互相研磨,除去覆盖砂石表面的杂质,同时破坏包覆砂粒的水汽层,以利于脱水,同时加水,形成强大水流,及时将杂质及比重小的异物带走,并从溢出口洗槽排出,完成清洗作用,干净的砂石由叶片带走,最后砂石从旋转的叶轮倒入出料槽,完成砂石的清洗作用,而轮式洗砂机本体3的另一端设有振动筛8,轮式洗砂机本体3内部的驱动电机11带动轮斗12转动,轮斗12内物料落入振动筛8上的结构,振动筛8下方设有落水箱16,落水箱16内部的物料通过运行的渣浆泵6输入到旋流器9内部,而运行的旋流器9浓缩后的物料落入振动筛8的结构,而旋流器9分离的水体进入到回收水箱15内部,而回收水箱15的水体流入到蓄水箱13内部,用于滚筒筛洗机本体1内部的清洗,这就是该滚筒筛洗一体机工作的整个过程。

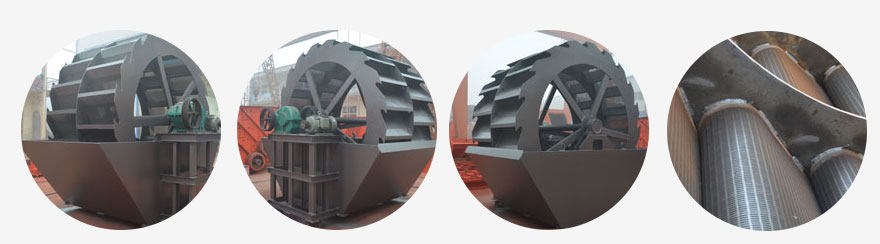

轮斗洗砂机生产线案例


轮式洗砂机性能特点:
1.该洗砂机结构简单,叶轮传动轴承装置与水和受水物料隔离,大大避免了轴承因浸水、砂和污染物导致损坏的现象发生。
2.该机用于砂石场洗砂时与传统的螺旋洗砂机相比有明显优势如下:
<1>中细砂和石粉流失极少,所洗建筑砂级配和细度模数达到国家《建筑用砂》、《建筑用卵石、碎石》标准。<2>该机除筛网外几乎无易损件。
<3>使用寿命长,长期不用维修。
轮斗洗砂机特点:
一、结构简单,运行稳定。
二、轴承和水、物料分开,避免机器过早因污染生锈而引发的损坏现象。
三、适用于各种各样的工作环境。
四、所洗物料流失少、选洗效率高,可完全满足高等级用料的要求。
五、使用寿命比较长,几乎没有易损件。
六、极少情况下需要维修,因此可大大降低成本。



轮斗洗砂机使用须知


1、启动前的准备工作

应仔细检查轴承的润滑状况是否良好,检查所有紧固件是否完全紧固。

检查减速箱润滑油是否满足润滑及污染程度,并及时更换润滑油。检查皮带是否良好,当皮带或皮带轮上有油污时,应将其整理干净。

2、使用维护

轮斗洗砂机在无负荷情况下正常运转后,方可进入洗砂生产。物料均匀地加入轮斗洗砂机,以防物料过多,洗砂效果不佳。停车前,应先停止给料,轮斗洗砂机继续工作5-10分钟,待腔内物料被排出完再停机,以免下次开机时卡死。

要及时清理洗砂机里面的废水及沉淀粉尘,不然会影响洗砂效果及增大设备的负荷。

轮斗洗砂机筛网磨损后要及时更换。

轮斗洗砂机易损件:筛网、三角带、料槽。
